インイヤーモニターを作成するにあたり、作業手順を説明いたします。
作業を行う前に必ずご確認ください。また、作業には在る程度お時間がかかりますので、その点ご了承ください。
制作前の準備
このページはEERSカスタムイヤホンを制作する為のマニュアルです。
正しくお客様自身にて制作いただく為、熟読いただくようお願いします。
必ず守っていただくこと
ソノフィット・フィッティングシステムの二か所のスタートレバー(2の箇所)は、制作工程に入るま
で、決して動かさないでください。
お客様で準備いただく物
タイマー：キッチンタイマーかストップウオッチで問題ありません。
イヤーピースの成型工程時間(4分間)を計るために使います。
椅子（椅子に座っての制作することをお勧 めします。）
鏡、またはハンドミラー（ヘッドセットを適正な位置につけるのに役立ちます）
制作時間について
全制作工程は約10分程度です。
イヤーピースの成形工程には4分お時間がかかります
制作後の作業について
制作終了後、ユーザーマニュアルに従ってイヤホンの装着方法をお読みください。
適用機種
こちらの制作マニュアルは、以下機種に適用されます
PCS-100,PCS-200,PCS-150,PCS-250

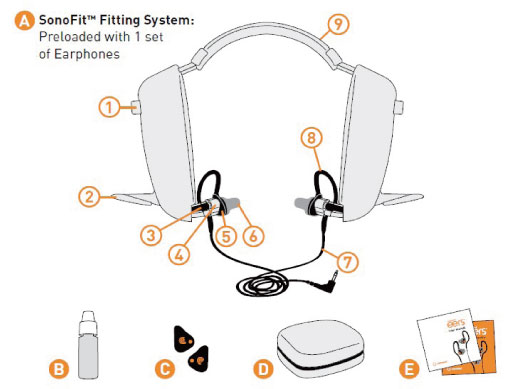

ソノフィット フィッティングシステム パーツ説明図
| EERSシリーズセット内容、付属品一覧図 | |
| A:ソノフィット：フィッティングシステム （イヤホンがすでにセットされています B:ルブリカント（潤滑液）×1本 （イヤーピースを滑らかに挿入させます） C:イヤホンカバー（フェースプレート）L&R 各×1 D:キャリングケース×1個 E:ユーザーマニュアル（英文）×1 フィッティングガイド（英文）×1 |
1.右アクティベーションスイッチ 2.スタートレバー 3.ポスト（心棒） 4.コネクター（右側＝赤、左側＝青） 5.リテーナーリング 6.イヤーピース 7.ワイヤーケーブル 8.イヤーループ 9.ヘッドセットバンド（調整中） |
PCS-100,PCS-150,PCS-250のフィッティングシステムにて
1.アクティベーションスイッチ
2.スタートレバー
の位置が変更になります。
鍵マークのレバーを上方へスライドさせると
ストッパーが解除されます。
ストッパーの下にあるレバーが、スタートレバーになります。
右耳図
左耳図
Step 01
ヘッドセット上部にある左右の①のアクティベーションスイッチを図のように矢印方向へ最後までスライドさせてください。
※シリコン固形プロセスに入りましたのでの作業以降、中止出来なくなります。15分以内にイヤーピース成型工程に入ってください。
Step 02
タイマーを4分間セットして、スタートさせてください。
この間、アゴを動かしたり、会話はしないようにしてください。
Step 03
